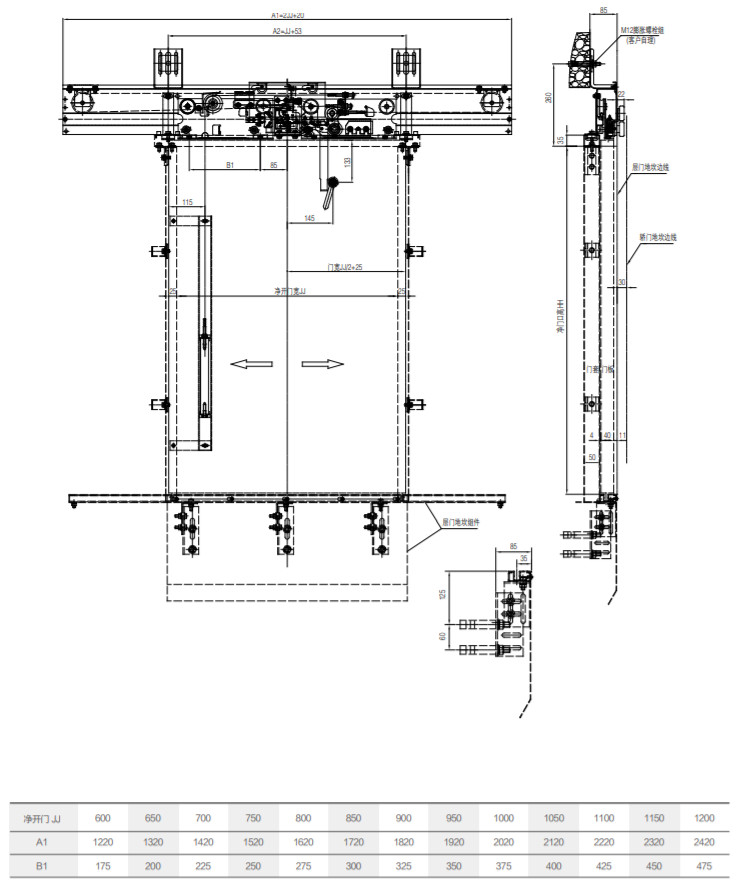

Устройство за врата на шахтата с 2 крила, отваряща се в центъра THY-LD-B
1. Методът на отключване е да се отключи панелът на вратата и да се премине тестът за удар с махало от 45 кг.
2. Вратата се затваря принудително с тежък чук, а тежкият чук и водещата тръба се поставят от вътрешната страна на вратата на площадката.
3. Ключалката на вратата е преминала теста на Националния център за инспекция на асансьори и е получила сертификати CE и CU-TR.
4. Приложимо напрежение за ключалката на вратата: ≤ AC230V, ≤ DC110V.
1. Монтаж на праг и капак на вратата
1.1. Определете входното и изходното положение на прага според размера на асансьорната шахта; регулирайте центъра на прага така, че да е същият като центъра на входа и изхода и маркирайте центъра на прага; регулирайте нивото на прага така, че да е по-малко от 1/1000; Повърхност, за да предотвратите навлизането на вода в асансьорната шахта.

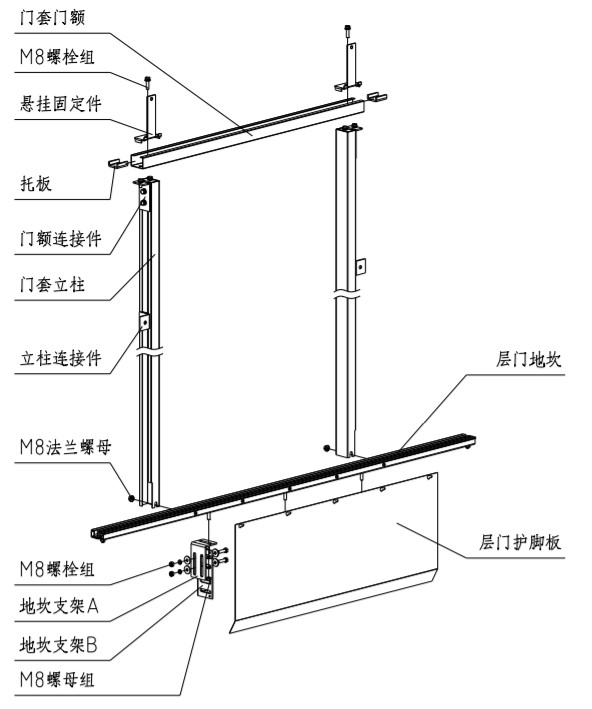

1.2. Сглобете колоната на капака на вратата и вратата на капака на вратата с помощта на свързващи елементи и монтирайте окачващите фиксиращи части; поставете вратата върху перваза, регулирайте вертикалността на колоната на капака на вратата така, че да е по-малка от 1/1000; центърът на капака на вратата да съвпада с центъра на входа и изхода. Измерете маркировката за центъра на перваза; размерът на долната челна равнина на капака на вратата и горната равнина на перваза е нетната височина на вратата. След като регулирането е завършено, заключете фланцовата гайка M8. След регулиране на размера, фиксирайте конектора на колоната към стената.
1.3. Фиксирайте предпазителя за пръсти на вратата на площадката върху прага.

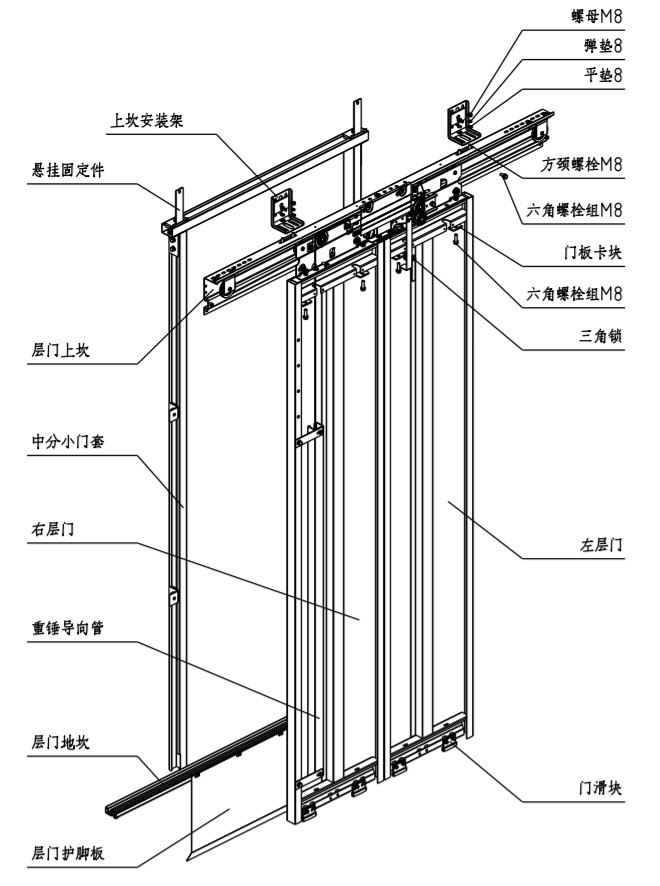

2. Монтаж на устройство за врата на площадката

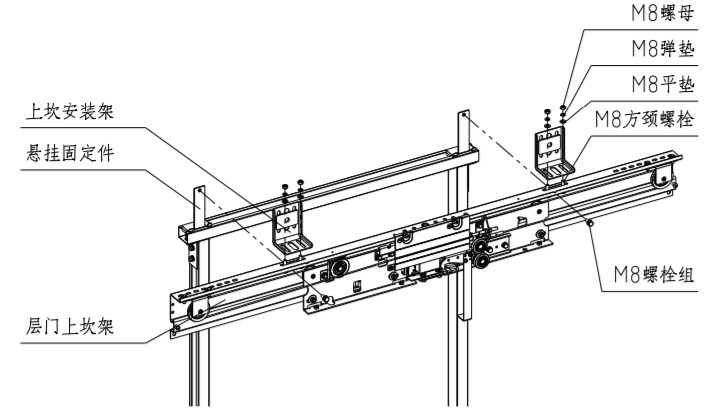

2.1. Подравнете рамката на горния праг на вратата на шахтата с шипа в долния край на частта за фиксиране на окачването и заключете рамката на горния праг и частта за фиксиране на окачването на вратата на шахтата чрез групата болтове M8*20.
2.2. Фиксирайте рамката за монтаж на горния праг към стената на асансьорната шахта с разширителни болтове или болтове за преминаване през стената. Рамката за монтаж на горния праг и горният праг на вратата на шахтата са свързани с болтове с квадратна шийка M8.
2.3. Регулирайте горния праг на вратата на площадката наляво и надясно, за да направите центъра на вратата отворен, а центърът на входа и изхода еднакъв.
2.4. Регулирайте вертикалността на пода на устройството за врата на шахтата. Регулирайте вертикалността на пода на устройството за врата на шахтата до ±0,5 мм, като положите вертикална линия или вземете прага на вратата на кабината за ориентир.
2.5 След преглед на основните параметри на монтажа на рамката на прага на вратите на следните етажи, затегнете всички монтажни болтове:
Височина на рамката на горния праг на вратата на шахтата: разстоянието между горната повърхност на водещата релса на рамката на горния праг на вратата на шахтата и прага на вратата на шахтата е HH+106 мм;
Центърът на рамката на горния праг на вратата на площадката: отклонението между центъра на рамката на горния праг на вратата на площадката и центъра на входа и изхода е ±1 мм;

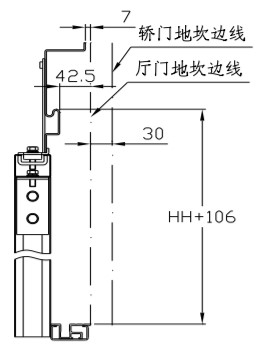

Разстоянието между горната водеща релса на прага на вратата на площадката и прага на вратата на автомобила: разстоянието между горната водеща релса на прага на вратата на площадката и прага на вратата на площадката е 42,5 мм, а разстоянието от прага на вратата на автомобила е 72,5 мм.
Височина на рамката на горния праг на вратата на шахтата: разстоянието между горната повърхност на водещата релса на рамката на горния праг на вратата на шахтата и прага на вратата на шахтата е HH+106 мм;
Центърът на рамката на горния праг на вратата на площадката: отклонението между центъра на рамката на горния праг на вратата на площадката и центъра на входа и изхода е ±1 мм;
Разстоянието между горната водеща релса на прага на вратата на площадката и прага на вратата на автомобила: разстоянието между горната водеща релса на прага на вратата на площадката и прага на вратата на площадката е 42,5 мм, а разстоянието от прага на вратата на автомобила е 72,5 мм.
