Инфрачервен детектор за асансьорна врата THY-LC-917

Кратко описание:

Светлинната завеса на асансьора е устройство за безопасност на асансьорната врата, изработено на принципа на фотоелектрическа индукция. Подходящо е за всички видове асансьори и защитава безопасността на пътниците, влизащи и излизащи от асансьора. Светлинната завеса на асансьора се състои от три части: инфрачервени предаватели и приемници, монтирани от двете страни на вратата на асансьорната кабина, и специални гъвкави кабели. За нуждите на опазването на околната среда и пестенето на енергия, все повече асансьори не включват захранваща кутия.

Изпратете ни имейл

Детайли за продукта

Етикети на продукти

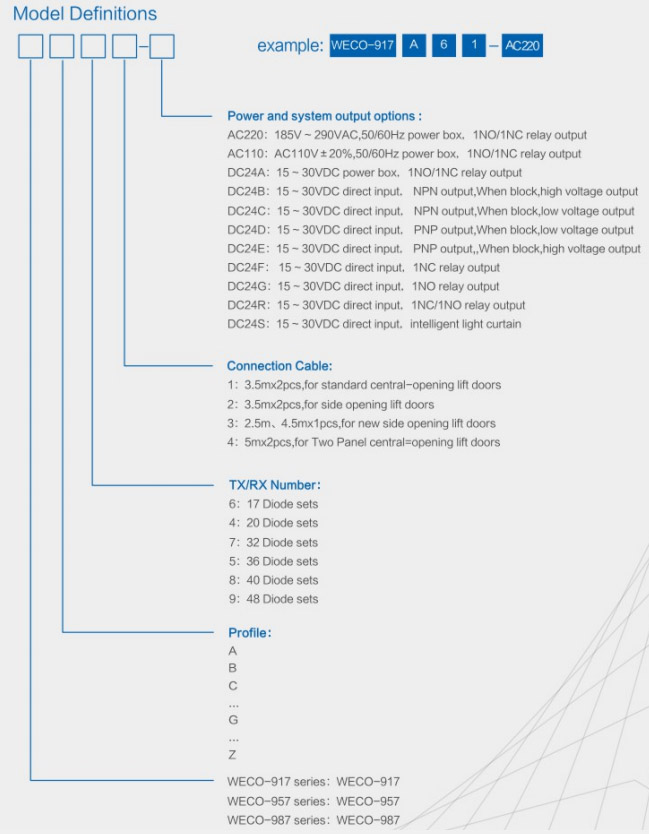

Параметри на продукта

Име на продукта	Светлинна завеса на асансьора
Отворен път	Отворено отстрани или отворено от центъра
Напрежение	AC220V, AC110V, DC24V
Брой диоди	17, 32
Брой греди	94-33 греди, 154-94 греди

Нашите предимства

1. С функция за самопроверка, конвенционален изход на захранващата кутия и самопроверяващ се изход

2. Преминали са германски TUV тестове и отговарят на съответните международни стандарти

3. Функция за латентност, удължаване на експлоатационния живот на продукта

4. Приемане на нова технология, печатни платки със силна устойчивост на корозия и силна способност за адаптиране към полето, стабилни и надеждни

5. Красив външен вид, лесен монтаж, подходящ за повечето марки асансьори

6. Усъвършенствани техники и оборудване, надеждни техники за SMT повърхностно оформяне

7. По избор потребителите могат да изберат NPN/PNP изход (транзисторен изход) без захранваща кутия

Светлинната завеса на асансьора е устройство за безопасност на асансьорната врата, изработено на принципа на фотоелектрическа индукция. Подходящо е за всички асансьори и защитава безопасността на пътниците, влизащи и излизащи от асансьора. Светлинната завеса на асансьора се състои от три части: инфрачервени предаватели и приемници, монтирани от двете страни на вратата на асансьорната кабина, и специални гъвкави кабели. За нуждите на опазването на околната среда и пестенето на енергия, все повече асансьори пропускат захранващата кутия. Някои марки светлинни завеси трябва да използват захранващи кутии поради слабата им устойчивост на електромагнитни смущения. С популяризирането на концепцията за зелени асансьори обаче, светлинните завеси без захранващи кутии са тенденция. Защото процесът на преобразуване на 220V в 24V е неизбежен и води до големи загуби на енергия.

Светлинната завеса THY-LC-917 е оборудвана с динамично сканираща LED тръба, управлявана от процесор, на конвенционалната светлинна завеса. Двуцветният LED с форма на лента показва състоянието на защитната зона на светлинната завеса, така че светлинната завеса има по-визуален ефект върху нормалната защитна функция. По-хуманно.

В излъчващия край на светлинната завеса има няколко инфрачервени излъчващи тръби. Под контрола на микроконтролера (MCU), излъчващите и приемащите тръби се включват последователно и светлината, излъчвана от една излъчваща глава, се приема от множество приемащи глави, за да се образува многоканално сканиране. Чрез това непрекъснато сканиране на зоната на вратата на кабината отгоре надолу се формира плътна инфрачервена защитна светлинна завеса. Когато някой от лъчите е блокиран, тъй като фотоелектрическото преобразуване не може да се осъществи, светлинната завеса преценява, че има препятствие и следователно извежда сигнал за прекъсване. Този сигнал за прекъсване може да бъде сигнал за превключване или сигнал за високо и ниско ниво. След като системата за управление получи сигнала от светлинната завеса, тя незабавно извежда сигнал за отваряне на вратата и вратата на кабината спира да се затваря и се отваря в обратна посока. Вратата на асансьора може да се затвори нормално, след като пътниците или препятствията напуснат зоната за предупреждение, за да се постигне целта за безопасност. Избягвайте инциденти с хора, заседнали в асансьорите.

Има два основни начина за инсталиране на светлинна завеса

1. Мобилна инсталация на предавател и приемник

Мобилният монтаж на светлинна завеса се отнася до инсталирането и използването на предавателя, приемника или един от устройствата на светлинната завеса, фиксирани на вратата на автомобила и движещи се заедно с нея. При нормални обстоятелства предавателят и приемникът са фиксирани на сгъваемия ръб на вратата на автомобила.

Методът за монтаж на страничната врата е да се закрепи светлинната завеса към кабината на асансьора и сгъваемия ръб на вратата на кабината с винтове.

Методът на монтаж на централната разделена врата е да се закрепи светлинната завеса върху сгъваемия ръб на вратата на асансьорната кабина с винтове.

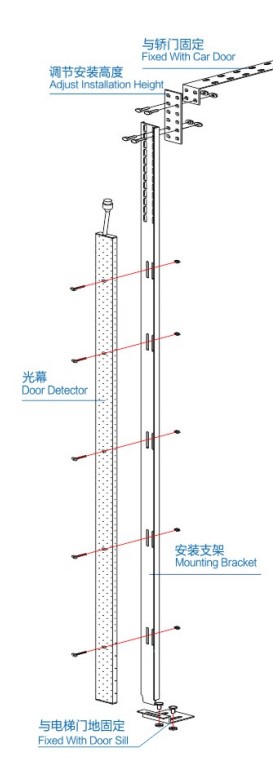

2. Фиксирана инсталация на предавател и приемник

Фиксираният монтаж на светлинна завеса се отнася до инсталирането и използването на предавателя и приемника на светлинната завеса, фиксирани в края на прага на вратата на автомобила чрез фиксирана скоба. Предавателят и приемникът не могат да се движат заедно с вратата на автомобила.
