Направляваща релса за асансьор
| Модел | b1 | h1 | k | n | f | g | c |
| Т70/Б | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| Т75/Б | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| Т78/Б | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| Т82/Б | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| Т89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| Т89/Б | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| Т90/Б | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| Т114/Б | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| Т127-1/Б | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| Т127-2/Б | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| Т140-1/Б | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| Т140-2/Б | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| Т140-3/Б | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |

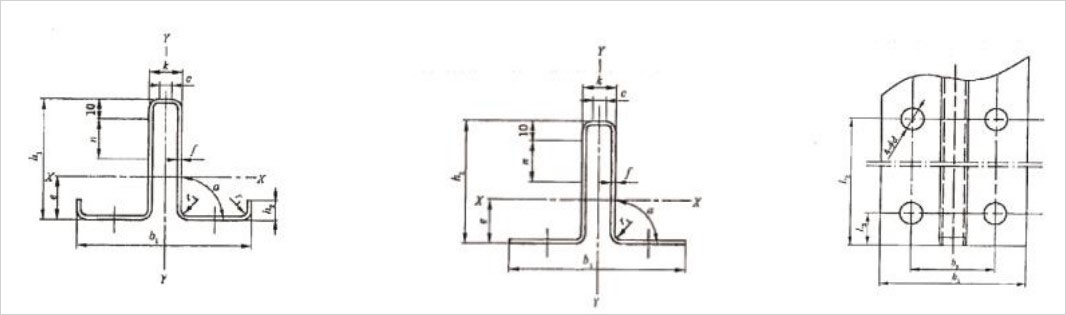

| Модел | b1 | c | f | h1 | h2 | k | n |
| ТК3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| ТК5 | 3 | ||||||
| ТК3А | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Машинно обработена направляваща релса за асансьори
2. Студено изтеглена направляваща релса за асансьори
3. Персонализирана направляваща релса за асансьори
4. Куха направляваща релса на асансьора
5. Студено изтеглени вложки за направляващи релси на асансьори, машинно обработени вложки за направляващи релси на асансьори, вложки със специална дебелина, вложки с Т-образен профил, ковани скоби, плъзгащи се скоби, плъзгащи се скоби, Т-образни скоби.
6. Стандарт: ISO 7465.
7. Модел: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Опаковка: Нашите направляващи релси са опаковани на снопове, със защитни капаци от двата края, като всеки сноп е опакован с пластмасово фолио. Можем да опаковаме и според вашите изисквания.
9. Можем да предоставим водещи релси на марката MARAZZI и др.
Направляващата релса на асансьора е безопасна линия, по която асансьорът се движи нагоре и надолу в шахтата, осигурявайки движението на кабината и противотежестта по нея. Направляващата релса свързва плочата и скобата на направляващата релса със стената на шахтата, за да осигури насочване на кабината на асансьора и противотежестта. Поддържащата функция на предпазния апарат при спиране е важна част от асансьорната система. Направляващата релса, която обикновено се използва в асансьорите, е Т-образна направляваща релса. Характеризира се със силна твърдост, висока надеждност, безопасност и ниска цена. Равнината на направляващата релса трябва да е гладка, без видими неравности. Тъй като направляващата релса е релсата на направляващата обувка и предпазния механизъм на кабината на асансьора, по време на монтажа трябва да се осигури хлабина. В същото време направляващата релса носи отговорност за спиране на асансьора при авария с превишаване на скоростта, така че нейната твърдост не може да се пренебрегне.
Направляващите релси на асансьора се разделят на: плътни направляващи релси и кухи направляващи релси с противотежест.
Плътната направляваща релса е машинно обработена направляваща релса, която се образува чрез машинна обработка на направляващата повърхност и свързващите части на профила на направляващата релса. Нейната цел е да осигурява насочване за работата на асансьорната кабина по време на работа. Малката плътна направляваща релса се използва и за насочване на противотежестта. Съществуват много спецификации на плътните направляващи релси според ширината на пода на направляващата релса, които могат да бъдат разделени на T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 и др.

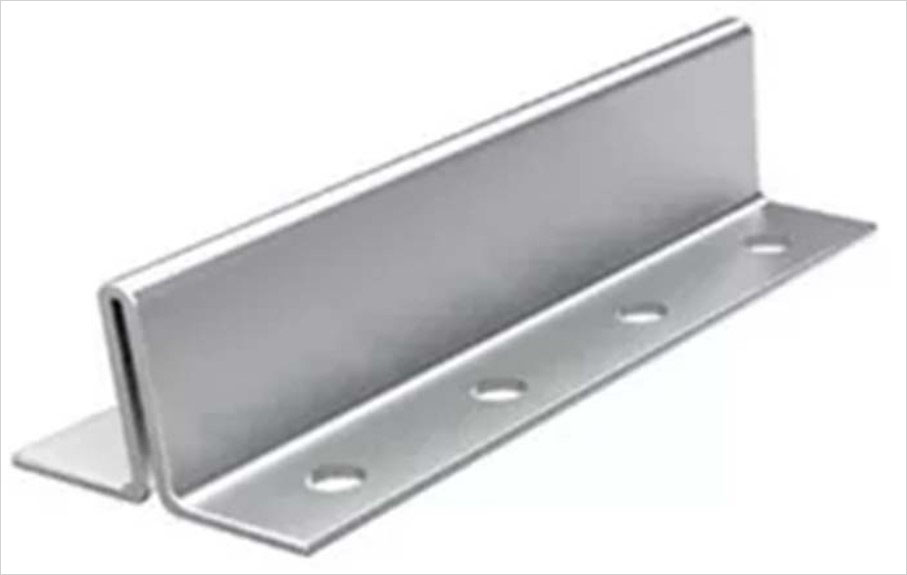

Кухите направляващи релси за противотежест са студеноформовани валцувани направляващи релси с дебелина 2,75 мм и 3,0 мм. Те са студеноформовани от рулонни плочи чрез многоходови форми. Използват се главно за осигуряване на насочване на противотежестта по време на работа на асансьора. Кухите направляващи релси могат да бъдат разделени на прави страни и ребордови страни според формата на крайната повърхност на направляващата релса, а именно TK5 и TK5A.
