Синхронна безредукторна тягова машина с постоянен магнит THY-TM-K200

Проектирането и производството на THY-TM-K200 синхронна безредукторна тягова машина за асансьори с постоянен магнит отговаря на "GB7588-2003-Кодекс за безопасност при производство и монтаж на асансьори", "EN81-1: 1998-Правила за безопасност при конструкция и монтаж на асансьори", "GB/ Съответните разпоредби в T24478-2009-Тягова машина за асансьори. Тяговата машина е съставена от синхронен двигател с постоянен магнит, тягово колело и спирачна система. Използвайки високоефективни материали с постоянен магнит и специална конструкция на двигателя, тя се характеризира с ниска скорост и голям въртящ момент. Серията K има външна роторна конструкция, а спирачната система е блокова спирачна конструкция. Тяговото колело и спирачното колело са коаксиално свързани неподвижно и са монтирани директно на края на вала на двигателя. Спирачката е оборудвана с микропревключвател за наблюдение на спирачната ситуация. Когато спирачката е отворена, нормално отвореният контакт на микропревключвателя се затваря. Подходяща е за асансьори с машинно помещение и асансьори без машинно помещение. Съотношението на сцепление е 2:1 и 4:1, номиналното натоварване е 630 кг ~ 1150 кг, номиналната скорост е 0,5 ~ 2,5 м/с, а диаметърът на теглещата ролка може да бъде 400 мм и 450 мм. Всяка тягова машина преминава строг контрол на качеството, преди да напусне фабриката, за да се гарантира качеството и производителността на продукта.

1.Монтаж на тягова машина

•Преди да монтирате тяговата машина, трябва да осигурите здравината на монтажната рамка и основата.

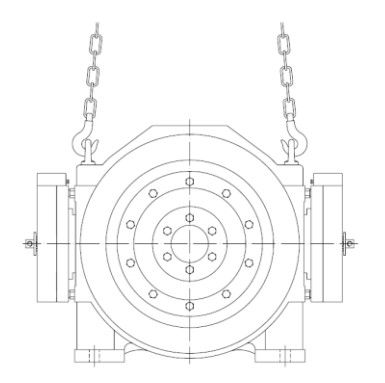

• При повдигане на тяговата машина, моля, използвайте повдигащия пръстен или отвор на корпуса на тяговата машина.

• При повдигане се уверете, че повдигате вертикално, а ъгълът между двете куки трябва да е по-малък от 90°.

• Равнината на монтаж на тяговата машина трябва да е равна и трябва да има съответните мерки за намаляване на вибрациите.

• Стоманеното въже виси и съответният товар трябва да преминава вертикално през централната равнина на теглещата ролка.

• Уверете се, че повърхността на рамката, където е монтирана тяговата машина, е равна и максималното допустимо отклонение е 0,1 мм.

• Ръчното колело на машинното отделение се намира в долния ляв ъгъл на гърба на основното устройство. Моля, обърнете внимание на намесата на рамката.

• Размерът на болтовете за закрепване на тяговата машина е снабден с отвори за крака, като се използват болтове с якост 8.8.

• Обикновено тяговата машина е оборудвана с прът против скачане и защитен капак, моля, рестартирайте го след монтажа на стоманеното въже.
