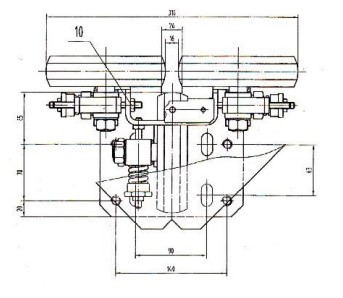

Ролкови направляващи обувки за високоскоростни асансьори THY-GS-GL22

Ролковата направляваща обувка THY-GS-GL22 се нарича още ролкова направляваща обувка. Поради използването на търкалящ контакт, по външната обиколка на ролката е монтирана твърда гума или инкрустирана гума, а между направляващото колело и рамката на направляващата обувка често се монтира амортисьорна пружина, което може да намали съпротивлението на триене между обувката и направляващата релса, да спести енергия, да намали вибрациите и шума, използва се във високоскоростни асансьори 2m/s-5m/s. Началното налягане на ролката върху направляващата релса се регулира чрез регулиране на степента на сгъстяване на пружината. Ролката не трябва да е изкривена спрямо направляващата релса и трябва да е в равномерен контакт с работната повърхност на направляващата релса по цялата ширина на джантата. Когато кабината се движи, трите ролки трябва да се търкалят едновременно, за да се осигури плавно движение на кабината. Поради външни възбуждания, като например текущи геометрични грешки при обработката на ролките и направляващите релси, отклонения на монтажните съединения и грешки от триене и износване, кабината произвежда хоризонтални и вертикални вибрации, усукване и други смущения. Амортисьорите очевидно могат да намалят и разсеят подобни смущения и да играят роля на абсорбиране и буфериране на вибрациите. Загубите от триене между облицовката на обувката и водещата релса са намалени, вибрациите и шумът по време на работа са намалени, комфортът при каране е подобрен, а изискванията за обработка и монтаж на водещата обувка са по-високи. Еластичната опора между рамката на водещата обувка и водещата релса може адаптивно да регулира прилягането към работната повърхност според работните условия и може автоматично да компенсира хлабината на водещата релса в хоризонтална посока и от двете страни. Подвижните водещи обувки обикновено не се нуждаят от монтиране на маслени чаши, не се нуждаят от смазване с масло и не замърсяват горната и долната шахта на кабината с масло, което е по-екологично. Подходящи са за ширина на водещата релса на асансьора 10 мм и 16 мм.
