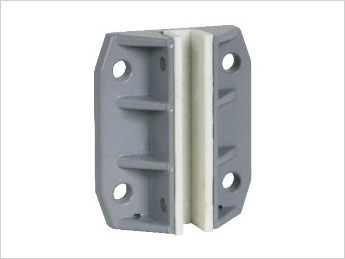

Плъзгащи се направляващи обувки за пътнически асансьори THY-GS-310G

Кратко описание:

Изпратете ни имейл

Детайли за продукта

Етикети на продукти

Параметри на продукта

Номинална скорост: ≤1,75 м/с

Съвпадение на направляващата релса: 10,16.4

Информация за продукта

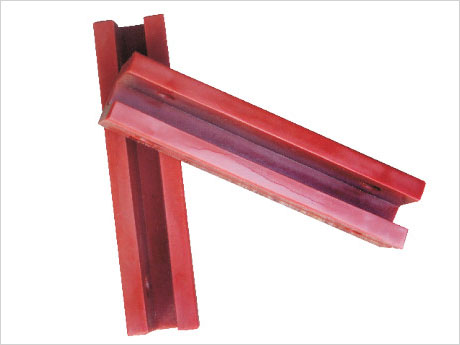

Направляващата обувка THY-GS-310G е направляващо устройство, което може да се плъзга директно между направляващата релса на асансьора и кабината или противотежестта. Тя може да стабилизира кабината или противотежестта върху направляващата релса, така че да може да се плъзга само нагоре и надолу, за да предотврати изкривяването или люлеенето на кабината или противотежестта по време на работа. В горната част на направляващата обувка може да се монтира маслена чаша, за да се намали триенето между облицовката на обувката и направляващата релса. Когато се използват направляващи обувки, един асансьор е оборудван с 8 части, а противотежестта на кабината е с 4 части всяка, и те са монтирани в горната и долната част на кабината или противотежестта. Направляващата обувка се състои от облицовка на обувката, основа и тяло на обувката. Седалката на обувката е оборудвана с долни подсилващи ребра, за да се осигури здравина при употреба. Общо приложимо за асансьори със скорост на асансьора ≤ 1,75 м/с. Съответстваща ширина на релсата 10 мм и 16 мм. Фиксираната плъзгаща се направляваща обувка обикновено трябва да се използва с маслената чаша и се поставя върху рамката на противотежестта.

Монтажът на направляващата обувка трябва да отговаря на следните изисквания:

1. След като горните и долните водещи обувки са монтирани на мястото си, те трябва да са на една и съща вертикална линия, без да се изкривяват или усукват. Уверете се, че горните и долните водещи обувки са в една линия в центъра на предпазната челюст.

2. След монтажа на водещата обувка, лявата и дясната хлабина между водещата релса и облицовката на обувката трябва да е равна на 0,5~2 мм, а хлабината между облицовката на обувката и горната повърхност на водещата релса трябва да е 0,5~2 мм.
